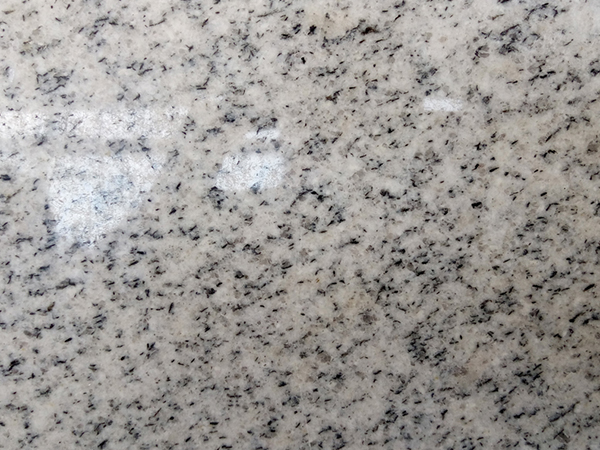

山東白麻石材作為一種優(yōu)質(zhì)的天然花崗巖，因其美觀的紋理和較高的硬度，在建筑裝飾領(lǐng)域得到了廣泛應用。而準確測試其抗壓強度，對于確保石材在實際使用中的安全性和穩(wěn)定性至關(guān)重要。以下是山東白麻石材抗壓強度測試的詳細步驟和要點。
       一、試樣制備
       從山東白麻石材中切割出符合標準要求的試樣，試樣通常為立方體或圓柱體，尺寸根據(jù)標準規(guī)定，常見的尺寸為50mm×50mm×50mm或70mm×70mm×70mm。試樣的表面應平整，無明顯缺陷，以確保測試結(jié)果的準確性。
       二、試樣處理
       試樣在測試前需要進行干燥或水飽和處理。干燥處理是將試樣在105℃±5℃的烘箱中干燥至恒重；水飽和處理是將試樣浸泡在水中至恒重，通常浸泡時間為48小時。這一步驟是為了模擬石材在不同使用環(huán)境下的狀態(tài)，從而更全面地評估其抗壓性能。
       三、試驗設備
       抗壓強度測試需要使用壓力試驗機，設備應具有足夠的量程和精度，能夠準確記錄試樣在壓縮過程中的載荷和變形。選擇合適的試驗設備是確保測試結(jié)果可靠的關(guān)鍵因素之一。

       四、試驗步驟
       將試樣放置在壓力試驗機的下壓板上，確保試樣與壓板接觸面平整。然后以恒定的加載速率（通常為0.5MPa/s至1.0MPa/s）對試樣施加壓力，直至試樣破壞。在此過程中，需要仔細觀察試樣的受力情況，并記錄試樣破壞時的載荷。
       五、結(jié)果評定
       根據(jù)標準要求，山東白麻石材的抗壓強度應符合相應的技術(shù)指標。通常，花崗巖類石材的抗壓強度要求在100MPa以上，具體數(shù)值根據(jù)石材的品種和應用場合有所不同。如果測試結(jié)果低于標準要求，則說明該批次石材可能存在問題，需要進一步檢查或更換。
       六、影響抗壓強度的因素
       東白麻石材的抗壓強度受多種因素影響，主要包括礦物成分、結(jié)構(gòu)構(gòu)造、含水率和凍融循環(huán)。礦物成分中石英含量越高，抗壓強度通常越大；顆粒均勻、結(jié)構(gòu)致密的石材抗壓強度較高；水飽和狀態(tài)下的石材抗壓強度通常低于干燥狀態(tài)下的抗壓強度；經(jīng)過多次凍融循環(huán)后，石材的抗壓強度可能會下降。因此，在測試過程中，需要綜合考慮這些因素，以全面評估石材的抗壓性能。
       山東白麻石材的抗壓強度測試是評估其物理性能的重要環(huán)節(jié)，相關(guān)測試標準為石材的生產(chǎn)、加工和應用提供了科學依據(jù)。通過標準化的測試方法和嚴格的質(zhì)量控制，可以確保山東白麻石材在實際應用中的安全性和耐久性。在實際操作中，應嚴格按照相關(guān)標準進行試樣制備、試驗設備選擇和結(jié)果評定，確保測試數(shù)據(jù)的準確性和可靠性。
